FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Empty
MessaggioTitolo: FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso   FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Icon_minitimeLun Giu 20 2011, 01:53

Insieme a Michele IW1GFV stiamo cercando di assemblare un alimentatore per RTX portatili, FT-817 in particolare, che soddisfi tre esigenze principali: dev'essere piccolo, leggero, economico e silenzioso.

Obiettivi ambiziosi, ma coerenti col noto Principio di gieffevì:
Citazione :
"È meglio una cosa che costi poco e funzioni meglio di una cosa che costi tanto e vada peggio"

Una volta definiti gli obiettivi del progetto, abbiamo deciso di partire da un alimentatore switching commerciale e soprattutto cinesissimo! Su eBay si trovano infatti degli switching da 12V, 3A che costano circa €6 più spedizione e che necessitano solo di un contenitore per poter essere impiegati con sicurezza.

Il "nostro" è marcato "Smun Ximeng Electric", modello S-35-12 e sembra identico a quelli della "Mean Well", produttore cinese dalla buona fama (link sull'immagine):

FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso S-35-12

Notate le dimensioni davvero ridotte, almeno in rapporto al prezzo! L'alimentatore del mio netbook (un Asus eeePC 1000HE) offre la medesima potenza pur essendo quasi 4 volte più piccolo, ma scalda molto e dubito che sia silenzioso e stabile sotto carico.

La tensione nominale è di 12V, ma un trimmer esterno permette di variare l'uscita entro +/- 15%
Questa caratteristica è molto utile per l'FT-817, perché tale radio trasmette a piena potenza già con soli 10V e ciò permette di dissipare meno Watt a parità di potenza d'uscita. Ho quindi tarato il trimmer per avere 10V in uscita.
Anzi: 10,3V, perché quando la radio assorbe il massimo della corrente (circa 2A), l'alimentatore si "siede" e la tensione scende di 0,3V.
Da misure effettuate da K6XX, sotto i 10V di alimentazione l'FT-817 inizia a ridurre la potenza massima, quindi ho tarato il trimmer per compensare tale calo, anche se in realtà è trascurabile (frazioni di dB).

A questo punto, abbiamo cercato eventuali disturbi prodotti dall'alimentatore e captati dalla radio (cosa piuttosto comune per gli switching). Michele ha impiegato l'oscilloscopio, io l'orecchiometro e questi sono i miei risultati:

FrequenzaIntensitàFischio/Rumore
3,779+F
21,032++F
24,957+++F
28,551++F
28,982+R
50,415++F
50,935++F
144,213++F

Ora si tratta quindi di studiare un filtro per eliminare questi disturbi, in modo da far acquisire al nostro alimentatore l'ultimo, indispensabile obiettivo di progetto. A questo proposito, lascio la parola a Michele che vi illustrerà i risultati del suo primo prototipo di filtro...


Ultima modifica di IZ1IVA il Mar Giu 21 2011, 17:58 - modificato 1 volta.
Torna in alto Andare in basso
http://iz1iva.net
IZ1XAL
Senior Member
Senior Member
IZ1XAL


Messaggi : 419
Data d'iscrizione : 31.01.11
Età : 51
Località : Corio (JN35SH)

FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Empty
MessaggioTitolo: Re: FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso   FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Icon_minitimeLun Giu 20 2011, 11:14

Mai a riposo voi nehhh...... ;-)

Seguo interessato ;-)
risata1
Torna in alto Andare in basso
iw1gfv
Moderator
Moderator
iw1gfv


Messaggi : 401
Data d'iscrizione : 10.05.10
Età : 40
Località : Castellamonte

FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Empty
MessaggioTitolo: Re: FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso   FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Icon_minitimeLun Giu 20 2011, 11:26

Eccomi qui, non potevo tradire le aspettative di questo forum.
Pasticciando un po' ho scoperto che la frequenza di switching varia da 161 a 174 kHz
Qui sotto 2 foto dell'oscilloscopio , a vuoto e sotto carico.

A vuoto 2mV per divisione 2µS per divisione
FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Imag0013


Sotto carico con lampada da 21W 10mV per divisione
FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso P6190010


Perdonatemi per la prima foto, fatta con il telefono ed è pessima. oops1
La seconda foto è stata scattata alle 3:13, dopo essere tornato da una festa di compleanno, ma non potevo non pasticciare un po' l'alimentatore...

A vuoto tutto il ripple rimane entro i 6 mV picco picco e con 470µF di
condensatore in parallelo si scende a circa 2mV PP (in pratica resta la parte in
verde più acceso).

Sotto carico il rumore è comunque alto, anche con il condensatore.

La prima prova...
Ho alzato la tensione a 14V, in serie al positivo ho messo un toroide (non so che toroide) con 20 spire di filo circa, e sono andato ad un regolatore LM7812.
Fra l' ingresso del regolatore e il negativo ho collegato un condensatore da 2200µF.
Così facendo il ripple in uscita scende sotto ai 2mV picco picco.

Peccato che il 7812 NON riuscirebbe ad alimentare il nostro amato 817, sono già alla ricerca di un altro regolatore.

Il mio alimentatore dovrebbe avere 2 funzioni, deve poter alimentare la radio e caricare una batteria pbgel, quindi pensavo di costruire 2 uscite, una a circa 10 0 12 V mentre l'altra a 13,8 V con un limitatore di corrente.
A breve nuove emozionanti avventure con l'alimentoatore cinese!
Torna in alto Andare in basso
http://www.iw1gfv.it
iw1gfv
Moderator
Moderator
iw1gfv


Messaggi : 401
Data d'iscrizione : 10.05.10
Età : 40
Località : Castellamonte

FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Empty
MessaggioTitolo: Re: FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso   FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Icon_minitimeMar Giu 21 2011, 21:09

Eccolo qui!

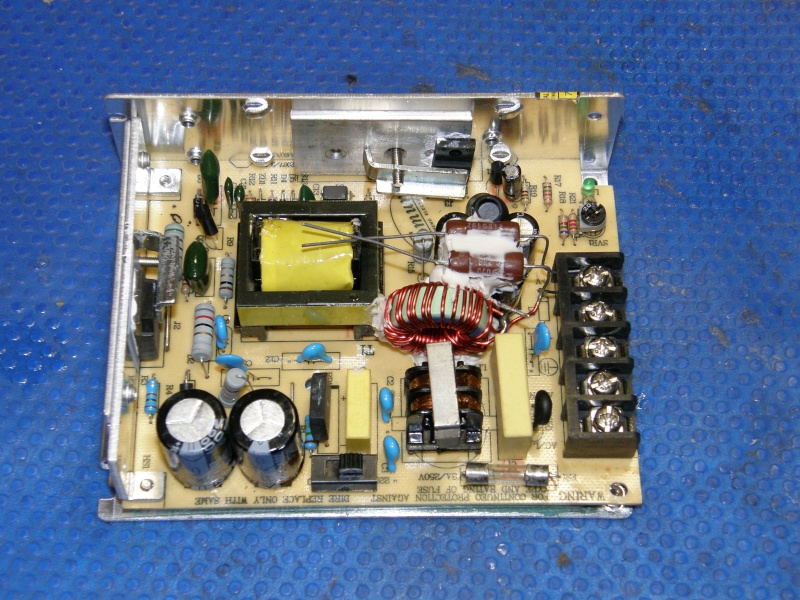

È bastato aggiungere una bobina recuperata da un alimentatore per pc in serie all'alimentazione e il rumore sparisce quasi del tutto, rimane sotto ai 2mV picco picco.
l'unica pecca che si "siede" un po' sotto carico
Nella foto si vede la bobina a sx del condensatore blu, e 2 resistenze da 8,2 Ω in parallelo, che serviranno per caricare la batteria.
FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso P6200010

Non resta che trovare un contenitore adeguato, ma quasi quasi tengo il suo.
Torna in alto Andare in basso
http://www.iw1gfv.it
iw1gfv
Moderator
Moderator
iw1gfv


Messaggi : 401
Data d'iscrizione : 10.05.10
Età : 40
Località : Castellamonte

FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Empty
MessaggioTitolo: Re: FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso   FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Icon_minitimeMer Giu 22 2011, 22:41

Ecco le ultime novità

Ci sono delle prove più precise,
qui sotto l'alimentatore sotto carico CON LA BOBINA IN SERIE
10mV per divisione
FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso P6220010

Con un condensatore da 2200µF in parallelo all' alimentatore, prima della bobina.
2mV per divisione
FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso P6220011

Per far stare il condensatore ho dovuto molare un po' la morsettiera, inclinare leggermente un condensatore sull'ingresso e piegare la lamiera del coperchio per poterlo rimettere.
Una volta rimesso il coperchio ho piegato la lamiera nella posizione originale.
Si vedono 2 spinotti, uno è l' usita per alimentare la radio, mentre l' altro è l'uscita attraverso le 2 resistenze per poter caricare la batteria piombo/gel.
Non resta che mettere un'etichetta per identificare le uscite, collegare un cavo di alimentazione e isolare la morsettiera.

Sotto carico la bobina in serie mi fa scendere la tensione di circa 100mV, devo spostare il riferimento di tensione dopo la bobina, occorrerà guardare un po' lo schema (se ci fosse), oppure osservare con calma le piste.
La tensione di uscita è regolata per 13,8V
In alto a sinistra si vede il condensatore aggiunto.
FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso P6220012
Torna in alto Andare in basso
http://www.iw1gfv.it
IZ1IVA
Senior Member
Senior Member
IZ1IVA


Messaggi : 305
Data d'iscrizione : 11.05.10
Età : 45
Località : Castellamonte JN35UJ

FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Empty
MessaggioTitolo: Re: FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso   FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Icon_minitimeGio Giu 23 2011, 09:41

Mi sembra un ottimo risultato! Peccato solo che il tuo alimentatore perda olio... risata1

Devo trovare un condensatore come il tuo, oggi rovisto i cassetti ma mi sa che dovrò rivolgermi -orrore!- al commercio.
Torna in alto Andare in basso
http://iz1iva.net
iw1gfv
Moderator
Moderator
iw1gfv


Messaggi : 401
Data d'iscrizione : 10.05.10
Età : 40
Località : Castellamonte

FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Empty
MessaggioTitolo: Re: FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso   FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Icon_minitimeGio Giu 23 2011, 14:37

Te lo do io! , se vuoi ne ho uno vintage con la scritta made in west germany!
Torna in alto Andare in basso
http://www.iw1gfv.it
IZ1IVA
Senior Member
Senior Member
IZ1IVA


Messaggi : 305
Data d'iscrizione : 11.05.10
Età : 45
Località : Castellamonte JN35UJ

FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Empty
MessaggioTitolo: Re: FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso   FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Icon_minitimeGio Giu 23 2011, 14:49

iw1gfv ha scritto:
Te lo do io! , se vuoi ne ho uno vintage con la scritta made in west germany!

Allora stasera passo da te! Ma prima dovrò superare il checkpoint Charlie di Berlino Est.
Torna in alto Andare in basso
http://iz1iva.net
IZ1XAL
Senior Member
Senior Member
IZ1XAL


Messaggi : 419
Data d'iscrizione : 31.01.11
Età : 51
Località : Corio (JN35SH)

FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Empty
MessaggioTitolo: Re: FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso   FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Icon_minitimeGio Giu 23 2011, 14:58

.....se vuoi ho 3 con elettrolitici da 5V 1 Farad...dono grossi come delle batterie a bottone, tipo del Cr2032 ;-)

dovresti riuscire a farli stare dentro agevolmente...
Torna in alto Andare in basso
IZ1IVA
Senior Member
Senior Member
IZ1IVA


Messaggi : 305
Data d'iscrizione : 11.05.10
Età : 45
Località : Castellamonte JN35UJ

FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Empty
MessaggioTitolo: Re: FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso   FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Icon_minitimeGio Giu 23 2011, 16:04

argouno ha scritto:
.....se vuoi ho 3 con elettrolitici da 5V 1 Farad...dono grossi come delle batterie a bottone, tipo del Cr2032 ;-)

Oh grazie, ma ho appena trovato nel cassetto un 6800 µF 50V!

Belli però, 1 Farad e così piccoli... dov'erano montati?
Torna in alto Andare in basso
http://iz1iva.net
IZ1XAL
Senior Member
Senior Member
IZ1XAL


Messaggi : 419
Data d'iscrizione : 31.01.11
Età : 51
Località : Corio (JN35SH)

FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Empty
MessaggioTitolo: Re: FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso   FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Icon_minitimeGio Giu 23 2011, 16:09

...sono nuovi , servono su apparecchiature industriali.

Torna in alto Andare in basso
IZ1IVA
Senior Member
Senior Member
IZ1IVA


Messaggi : 305
Data d'iscrizione : 11.05.10
Età : 45
Località : Castellamonte JN35UJ

FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Empty
MessaggioTitolo: Re: FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso   FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Icon_minitimeGio Giu 23 2011, 16:16

argouno ha scritto:
...sono nuovi , servono su apparecchiature industriali.

Interessante. Sono stupito dalla bassa tensione.
Torna in alto Andare in basso
http://iz1iva.net
iw1gfv
Moderator
Moderator
iw1gfv


Messaggi : 401
Data d'iscrizione : 10.05.10
Età : 40
Località : Castellamonte

FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Empty
MessaggioTitolo: Re: FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso   FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Icon_minitimeGio Giu 23 2011, 20:52

quelli li ho visti dentro le torce a dinamo
Torna in alto Andare in basso
http://www.iw1gfv.it
IZ1XAL
Senior Member
Senior Member
IZ1XAL


Messaggi : 419
Data d'iscrizione : 31.01.11
Età : 51
Località : Corio (JN35SH)

FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Empty
MessaggioTitolo: Re: FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso   FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Icon_minitimeLun Set 12 2011, 12:40

Da quello che ho saputo , servono a mantenere sotot carica dei circuiti logici , in caso di mancanza corrente., ne montano 2 in parallelo.
Torna in alto Andare in basso
IZ1IVA
Senior Member
Senior Member
IZ1IVA


Messaggi : 305
Data d'iscrizione : 11.05.10
Età : 45
Località : Castellamonte JN35UJ

FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Empty
MessaggioTitolo: Re: FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso   FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Icon_minitimeLun Set 12 2011, 12:54

argouno ha scritto:
Da quello che ho saputo , servono a mantenere sotot carica dei circuiti logici , in caso di mancanza corrente., ne montano 2 in parallelo.

Ah ecco! Interessante, grazie.
Torna in alto Andare in basso
http://iz1iva.net
Contenuto sponsorizzato





FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Empty
MessaggioTitolo: Re: FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso   FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso Icon_minitime

Torna in alto Andare in basso

FT-817 e simili: alimentatore piccolo, leggero, economico e silenzioso
Torna in alto
Pagina 1 di 1
 Argomenti simili
-
» Adattatore mic MD-1 per Yaesu ft-897 e simili
» Alimentatore Hoxin ss-830
» Alimentatore stabilizzato come calcolarlo

Permessi in questa sezione del forum:Non puoi rispondere agli argomenti in questo forum.
HAMRADIO :: LE NOSTRE PASSIONI :: generale-
Vai verso:
