MessaggioTitolo: Rilevatore di fulmini con Arduino   Rilevatore di fulmini con Arduino Icon_minitimeSab Apr 14 2012, 12:35

Da buon appassionato di meteorologia mi hanno sempre incuriosito i rilevatori di fulmini,in commercio non ce ne sono parecchi e quelli che ci sono li fanno pagare troppo.Con radio kit elettronica di questo mese,sono venuto a conoscenza di un bel progetto di Claudio Parmigiani IZ2FER,si tratta di un rilevatore di fulmini con display e Arduino.
Il progetto riguarda l'assemblaggio di un piccolo ricevitore AM,uno squadratore e un amplificatore audio.
Io come ricevitore ho usato una semplice radiolina a transistor e l'ho collegata direttamente all'amplificatore dall'uscita cuffie,successivamente,l'audio amplificato entra nello squadratore e l'uscita va a finire sul pin 3 di Arduino.

Quindi ricapitolando

Radio AM --- amplificatore --- squadratore --- Arduino --- LCD

Per lo squadratore si usa un lm324 o simili,per l'amplificatore un lm386,come display va bene un qualunque display compatibile con il controller HD44780 16x2,con illuminazione o senza,se si sceglie retroilluminato,consiglio un interruttore per lo spegnimento dell'illuminazione,consuma molto.

Il programma conta le scariche raccolte ogni minuto per 10 minuti,ne fa una media aggiornata ad ogni minuto,se la media sale,l'allarme va ad uno,se continua a salire,l'allarme scatta a livello 2,quando arriva a livello 5 si accende il led rosso,se la media non sale più o cessano le scariche l'allarme rientra,sul display viene visualizzata la tendenza,gli allarmi,lo stato della batteria e le varie scariche rilevate.....,grazie al collegamento con Arduino ed il pc,l'intera gestione può avvenire su computer,quindi le potenzialità sono infinite.

La taratura avviene alzando il volume della radio fino a quando il rilevatore non inizia a contare qualche scarica al minuto,possiamo avvalerci del video che ho postato che rende bene l'idea di una taratura ottimale.

Il codice per Arduino lo potete scaricare nella sezione download del sito http://www.edizionicec.it/ oppure lo troverete in allegato alla fine della discussione.

ATTENZIONE:

L'uso del rilevatore è puramente sperimentale e didattico,il buon senso durante un possibile temporale è molto più affidabile di qualunque apparato elettronico,pertanto non mi assumo alcuna responsabilità.


Di seguito gli schemi e varie foto del progetto ultimato

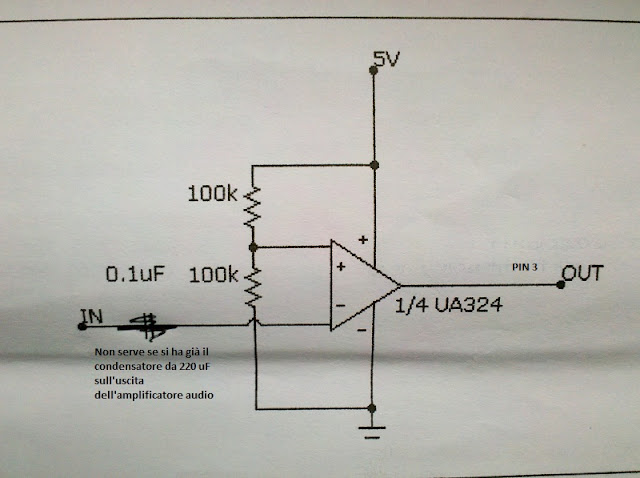

Rilevatore di fulmini con Arduino IMG_20120414_134114

Rilevatore di fulmini con Arduino IMG_20120414_134042


Rilevatore di fulmini con Arduino LM324

Rilevatore di fulmini con Arduino Amplificatore%2520LM386

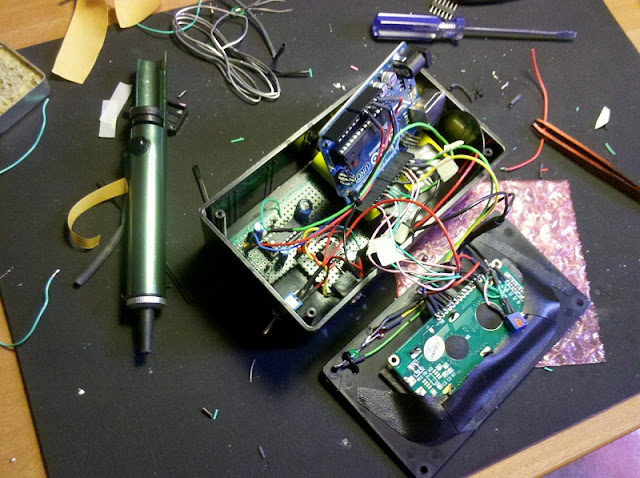

Rilevatore di fulmini con Arduino IMG_20120413_163916

Rilevatore di fulmini con Arduino IMG_20120414_100402

Rilevatore di fulmini con Arduino IMG_20120414_101938

Rilevatore di fulmini con Arduino IMG_20120414_114010

Rilevatore di fulmini con Arduino IMG_20120414_114035

Rilevatore di fulmini con Arduino IMG_20120414_114043









Tutte le foto qui:

Rilevatore di fulmini con Arduino -- Lightning Detector --
File allegati
Rilevatore di fulmini con Arduino Attachmentcodice.zip
Non hai il permesso di scaricare i file.
(4 KB) Scaricato 7 volte

A IZ1HVD piace questo messaggio.

Torna in alto Andare in basso
http://iw1ghg.altervista.org/
ScaAle93
Junior Member
Junior Member



Messaggi : 1
Data d'iscrizione : 23.06.16

Rilevatore di fulmini con Arduino Empty
MessaggioTitolo: Re: Rilevatore di fulmini con Arduino   Rilevatore di fulmini con Arduino Icon_minitimeGio Giu 23 2016, 10:38

Ciao, il progetto é fantastico!!! si potrebbero avere piu dettagli riguardo il funzionamento della radio AM? vorrei tentare di farlo anche io! :)
Torna in alto Andare in basso
IW1GHG
Admin
Admin
IW1GHG


Messaggi : 1106
Data d'iscrizione : 10.05.10
Località : Torino

Rilevatore di fulmini con Arduino Empty
MessaggioTitolo: Re: Rilevatore di fulmini con Arduino   Rilevatore di fulmini con Arduino Icon_minitimeSab Giu 25 2016, 17:13

Ciao ScaAle93,cosa vorresti sapere in particolare?
Torna in alto Andare in basso
http://iw1ghg.altervista.org/
cobra91
Junior Member
Junior Member



Messaggi : 4
Data d'iscrizione : 11.07.19

Rilevatore di fulmini con Arduino Empty
MessaggioTitolo: Re: Rilevatore di fulmini con Arduino   Rilevatore di fulmini con Arduino Icon_minitimeGio Lug 11 2019, 16:27

ciao

si puo fare una modifica sul codice che hai scritto ?
Torna in alto Andare in basso
IW1GHG
Admin
Admin
IW1GHG


Messaggi : 1106
Data d'iscrizione : 10.05.10
Località : Torino

Rilevatore di fulmini con Arduino Empty
MessaggioTitolo: Re: Rilevatore di fulmini con Arduino   Rilevatore di fulmini con Arduino Icon_minitimeVen Lug 12 2019, 06:40

Certo, il codice si può modificare.
Torna in alto Andare in basso
http://iw1ghg.altervista.org/
cobra91
Junior Member
Junior Member



Messaggi : 4
Data d'iscrizione : 11.07.19

Rilevatore di fulmini con Arduino Empty
MessaggioTitolo: Re: Rilevatore di fulmini con Arduino   Rilevatore di fulmini con Arduino Icon_minitimeVen Lug 12 2019, 09:40

io non sarei capace ,
mi potresti agiunggere una uscita per un collegamento per un relè SCHEDA RELE' ARDUINO 5V DC per attevvare un lampeggiatore alla rilevazione del fulmine ?
Torna in alto Andare in basso
cobra91
Junior Member
Junior Member



Messaggi : 4
Data d'iscrizione : 11.07.19

Rilevatore di fulmini con Arduino Empty
MessaggioTitolo: Re: Rilevatore di fulmini con Arduino   Rilevatore di fulmini con Arduino Icon_minitimeVen Lug 12 2019, 10:47

si potrebbe usare anche senza amplicicatore separato , utilizzando quello della radiolina ?
Torna in alto Andare in basso
cobra91
Junior Member
Junior Member



Messaggi : 4
Data d'iscrizione : 11.07.19

Rilevatore di fulmini con Arduino Empty
MessaggioTitolo: Re: Rilevatore di fulmini con Arduino   Rilevatore di fulmini con Arduino Icon_minitimeMer Lug 17 2019, 16:15

ciao
potresti mettere il collegamento tra la radiolina ed la scheda arduino ?
